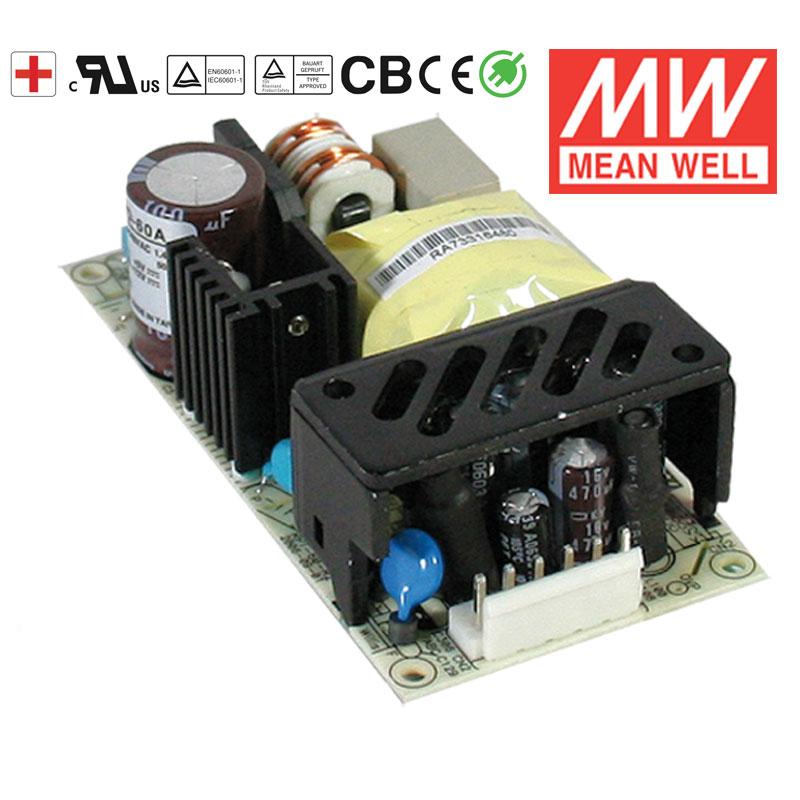

RPD-60

MODEL

RPD-60A

RPD-60B

OUTPUT

CHANNEL

CH1

CH2

CH1

   CH2

DC VOLTAGE

5V

12V

5V

24V

RATED CURRENT

5A

2A

3.5A

  1.5A

CURRENT RANGE

0.5 ~ 5.5A

0.1 ~ 2.2A

0.5 ~ 3.85A

0.1 ~ 1.65A

RATED POWER

49W

53.5W

RIPPLE & NOISE

80mVp-p

80mVp-p

80mVp-p

100mVp-p

VOLTAGE TOLERANCE

+3,-2%

6.0%

+3,-2%

+8,-4%

LINE REGULATION

0.5%

1.0%

0.5%

1.0%

LOAD REGULATION

1.5%

2.0%

1.5%

2.0%

SETUP, RISE TIME

200ms, 15ms/230VAC    200ms, 15ms/115VAC at full load

HOLD UP TIME

70ms/230VAC     14ms/115VAC at full load

INPUT

VOLTAGE RANGE

90 ~ 264VAC   127 ~ 370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

78%

82%

AC CURRENT

1.1A/115VAC    0.7 A/230VAC

INRUSH CURRENT

COLD START 60A/230VAC     30A/115VAC

LEAKAGE CURRENT

For earth <200uA/264VAC, For patient <100uA/264VAC

PROTECTION

OVER LOAD

115 ~ 150% rated output power

Protection type : Hiccup mode, recovers automatically after fault condition is removed

OVER VOLTAGE

CH1: 5.75 ~ 6.75V

Protection type : Shut down o/p voltage, re-power on to recover

ENVIRONMENT

WORKING TEMP.

-10 ~ +65oC (Refer to output load derating curve)

WORKING HUMIDITY

20 ~ 90% RH non-condensing

STORAGE TEMP., HUMIDITY

-40 ~ +85oC , 10 ~ 95% RH

TEMP. COEFFICIENT

0.03%/ oC (0 ~ 45oC )

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for  60min. each along X, Y, Z axes

SAFETY &EMC

SAFETY STANDARDS

UL60950-1, TUV EN60950-1, UL60601-1, TUV EN60601-1, IEC60601-1 approved

WITHSTAND VOLTAGE

I/P-O/P:4KVAC I/P-FG:1.5KVAC O/P-FG:1.5KVAC

ISOLATION RESISTANCE

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC

EMI CONDUCTION & RADIATION

Compliance to EN55011(CISPR11),EN55022 (CISPR22) Class B

HARMONIC CURRENT

Compliance to EN61000-3-2,-3

EMS

IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A

MTBF

677.8Khrs min. MIL-HDBK-217F (25 )

DIMENSION

101.6*50.8*29mm (L*W*H)

PACKING

0.15Kg; 96pcs/15.4Kg/0.89CUFT

NOTE

1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25oCof ambient temperature.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. 33% Duty cycle maximum within every 30 seconds. Average output power should not exceed the rated power.

5. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives.

6. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time.
